You are here: Pradžia - Inverter for solar systems - Orvaldi Solar OffGrid
series: Inverter for solar systems

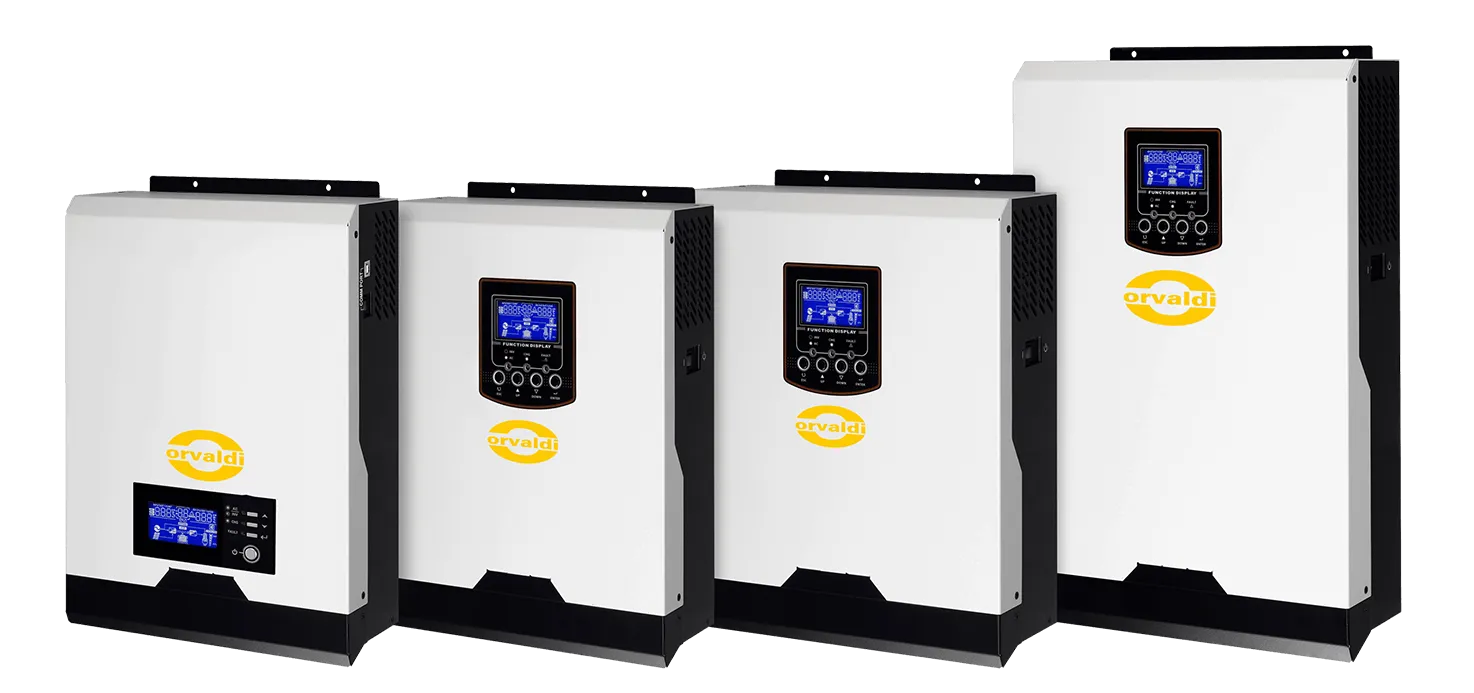

ORVALDI Solar OffGrid
PRODUKTO SAVYBĖS:
- Grynos sinusinės bangos keitiklis - užtikrina švarią ir stabilią energiją, tinkamą jautriems elektroniniams prietaisams.
- Palaikomi AGM, FLD (užliejamos švino rūgšties) ir naudotojo nustatyti akumuliatorių nustatymai, todėl galima pritaikyti įvairių tipų akumuliatoriams.
- Išmanusis LCD ekranas - daugiafunkcinis LCD ekranas, skirtas stebėti realiuoju laiku ir lengvai konfigūruoti darbo režimus, įskaitant įvesties / išvesties įtampą, akumuliatoriaus būseną ir įkrovimo parametrus.
- Prioritetinių šaltinių konfigūracija - leidžia pasirinkti „Solar First“, „Utility First“, „Solar and Utility“ ir „Only Solar“ režimus, optimizuojant energijos šaltinio naudojimą pagal naudotojo pageidavimus ir aplinkos sąlygas.
- Integruotas saulės įkroviklis - suderinamas su PWM ir MPPT saulės įkrovikliais, užtikrinant veiksmingą saulės baterijų energijos konversiją.
- Ryšio prievadai (USB/RS-232) - palengvina stebėseną ir valdymą per kompiuterio jungtį, pagerina naudotojo patirtį ir sistemos valdymą.
TAIKYMO SRITYS:
- Namų energijos sistemos
- Mažos įmonės ir biurai
- Nuotolinės ir izoliuotos vietovės
- Pramoninės įrangos maitinimas
- Elektromobilių įkrovimas
- Žemės ūkio paskirties įrenginiai
DOWNLOAD:
ORVALDI KS1-3K+
Product manualORVALDI MKS5K easy / MKS5K+
ORVALDI MVII5K
„AUKŠTOS KOKYBĖS“ PARINKTĮ:
ORVALDI pagal draudimo sąlygas pakeis, suremontuos arba atlygins žalą ORVALDI gaminiams ir (arba) prijungtiems įrenginiams, jei jie bus sugadinti dėl elektros iškrovos. Didžiausia bendra kompensuojama suma yra 5000Eur (penki tūkstančiai eurų).
PWM Controller
ORVALDI KS1K+ |
ORVALDI KS3K+ |
 |
 |
 |
 |
MPPT Controller
ORVALDI MKS5K easy |
ORVALDI MKS5K+ |
ORVALDI MVII5K |
 |
 |
 |
 |
 |
 |
|
|
|
|
Pagrindiniai skirtumai
ORVALDI OFF-GRID SOLAR serija siūlo įvairių galios pajėgumų modelius, pritaikytus tenkinti įvairiems energijos poreikiams. Kiekvienas modelis aprūpintas skirtingais PV valdikliais, užtikrinančiais maksimalų saulės energijos valdymo efektyvumą. Nesvarbu, ar jums reikia sistemos su PWM valdikliu, ar pažangesniu MPPT valdikliu, ORVALDI pasiūlys tinkamą sprendimą, nes PV valdiklių galia keičiasi priklausomai nuo įrenginio pajėgumo. Nuo kompaktiškų 1000 VA sistemų su 600 W PV palaikymu iki galingesnių 5000 VA įrenginių, palaikančių iki 4000 W PV galios, ORVALDI siūlo idealų sprendimą tiek mažoms, tiek didelėms aplikacijoms.
| Modelis | Bendra įrenginio galia | PV galia | PV įtampa | DC baterijos įtampa |
| ORVALDI KS1K+ | 1000 VA 1000 W |
600 W | 15-18 VDC (PWM) |
12 VDC |
| ORVALDI KS3K+ | 3000 VA 3000 W |
1800 W | 30-32 VDC (PWM) |
24 VDC |
| ORVALDI MKS5K easy | 5000 VA 5000 W |
3000 W | 60-115 VDC (MPPT) |
48 VDC |
| ORVALDI MKS5K+ | 5000 VA 5000 W |
4000 W | 60-115 VDC (MPPT) |
48 VDC |
| ORVALDI MVII5K | 5000 VA 5000 W |
4000 W | 120-450 VDC (MPPT) |
48 VDC |

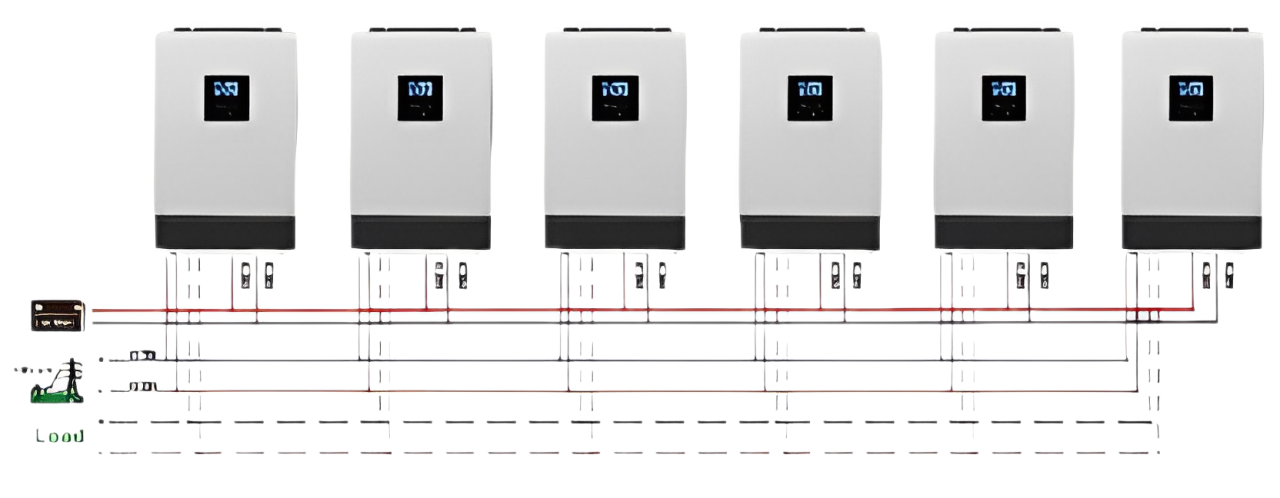

Lygiagretus darbas (tik ORVALDI MKS5K+)
.png)
Lygiagretus darbas (tik ORVALDI MKS5K+)
ORVALDI MKS serijos keitikliai siūlo pažangias lygiagretaus darbo galimybes, kurios žymiai padidina viso elektros energijos sistemos lankstumą ir galią. Ši funkcija leidžia pritaikyti įvairias konfigūracijas prie individualių vartotojo poreikių, užtikrinant didesnį efektyvumą ir universalumą.
Vienfazis lygiagretus darbas
Vienfazėje konfigūracijoje galima lygiagrečiai prijungti iki keturių keitiklių, taip padidinant bendrą išėjimo galią. Tokia konfigūracija puikiai tinka situacijoms, kai reikia maitinti daug įrenginių. Tai idealus sprendimas vartotojams, ieškantiems skaluojamo sistemos, galinčio augti didėjant energijos poreikiui, užtikrinant lankstumą ir ilgalaikį pritaikomumą.
Trifazis lygiagretus darbas
ORVALDI keitiklius taip pat galima konfigūruoti trifaziniam darbui, leidžiant maitinti įvairias apkrovas kiekvienoje fazėje. Be to, galima priskirti skirtingą keitiklių skaičių kiekvienai fazei, pavyzdžiui, tris keitiklius L1 fazei, du – L2 fazei ir vieną – L3 fazei. Tokia konfigūracija leidžia optimaliai paskirstyti galią ir pritaikyti sistemą prie specifinių energijos poreikių kiekvienoje fazėje, padidindama jos lankstumą ir efektyvumą.
Įkroviklio ir išvesties šaltinio prioritetai
Tinkamai pasirinkus ORVALDI keitiklių įkrovimo ir išėjimo šaltinio prioritetą, vartotojai gali optimizuoti energijos vartojimo efektyvumą, sutaupyti išlaidas ir užtikrinti patikimumą pagal savo specifinius poreikius. Kiekvienas režimas turi savo privalumų, atitinkančių skirtingus pageidavimus ir sistemų konfigūracijas.
Saulės energijos prioritetas (SBU)
- Kaip tai veikia: Šis režimas pirmiausia naudoja saulės energiją baterijoms įkrauti. Elektros tinklas įsijungia tik tada, kai saulės energijos nepakanka, taip maksimaliai išnaudojant atsinaujinančius išteklius.
- Privalumai: Puikus pasirinkimas siekiant maksimalių sutaupymų ir tvarumo. Mažina priklausomybę nuo tradicinių energijos šaltinių ir sumažina elektros sąskaitas. Be to, padeda sumažinti anglies pėdsaką.
- Kam tai tinka?: Idealiai tinka asmenims ir verslams, kurie turi gerai įdiegtas saulės sistemas ir siekia maksimaliai išnaudoti atsinaujinančią energiją.
Tinklo energijos prioritetas (USB)
- Kaip tai veikia: Šiame režime pagrindinis energijos šaltinis baterijų įkrovimui yra elektros tinklas, o saulės energija naudojama tik papildomai. Tai užtikrina stabilų energijos tiekimą net ir esant prastoms oro sąlygoms.
- Privalumai: Užtikrina nepertraukiamą energijos tiekimą ir stabilų sistemos veikimą, kai saulės energijos nepakanka.
- Kam tai tinka?: Geriausias pasirinkimas tiems, kurie gyvena vietovėse su ribotu saulės energijos prieinamumu arba vertina patikimą, nenutrūkstamą energijos tiekimą.
Saulės ir tinklo energijos derinys (SUB)
- Kaip tai veikia: Šis režimas leidžia baterijas įkrauti vienu metu tiek iš saulės energijos, tiek iš elektros tinklo, taip užtikrinant greitesnį įkrovimą ir efektyvesnį energijos naudojimą.
- Privalumai: Dviejų energijos šaltinių derinys padeda optimizuoti įkrovimo greitį ir energijos sąnaudas, suteikiant patikimumą bei ekonomiškumą.
- Kam tai tinka?: Tinka tiems, kurie siekia kuo greitesnio baterijų įkrovimo, tačiau vis tiek nori naudotis saulės energijos teikiama nauda.
Tik saulės energija
- Kaip tai veikia: Šiame režime baterijos įkraunamos vien tik saulės energija, o elektros tinklas naudojamas minimaliai arba visai nenaudojamas.
- Privalumai: Maksimaliai išnaudojant saulės energiją, galima pasiekti energijos nepriklausomybę ir reikšmingai sumažinti išlaidas už elektrą.
- Kam tai tinka?: Puikiai tinka tiems, kurie siekia visiškos energetinės nepriklausomybės ir nori kuo labiau sumažinti elektros tinklo naudojimą.
Baterijos tipas
Baterijos tipas: pritaikytas jūsų poreikiams
- AGM (numatytasis): Šis baterijos tipas yra idealus vartotojams, ieškantiems nereikalaujančio priežiūros, patikimo sprendimo su ilgaamžiškumu. AGM baterijos pasižymi dideliu efektyvumu ir mažomis priežiūros sąnaudomis.
- FLD (skysto elektrolito švino-rūgštinės baterijos): FLD baterijos yra tradicinės švino-rūgštinės baterijos su skystu elektrolitu. Jos pasižymi mažesnėmis pradinėmis sąnaudomis ir plačiai naudojamos įvairiose srityse. Tai puikus pasirinkimas tiems, kurie ieško patikrinto ir ekonomiško sprendimo, tačiau yra pasiruošę reguliariai prižiūrėti baterijas, pavyzdžiui, papildyti distiliuotu vandeniu.
- Vartotojo nustatymai: Patyrusiems vartotojams, norintiems visiškai valdyti savo sistemą, ši parinktis leidžia tiksliai reguliuoti įkrovimo įtampą ir nuolatinės srovės atjungimo ribas. Tai idealus pasirinkimas individualiems nustatymams, ypač specializuotoms baterijoms, tokioms kaip ličio jonų.
TECHNICAL DATA:
| Specifikacija | ORVALDI KS1K+ | ORVALDI KS3K+ | ORVALDI MKS5K lengva | ORVALDI MKS5K+ | ORVALDI MVII5K |
| Tinklo režimo specifikacijos | |||||
| Įvesties signalo forma | Sinuso banga | Sinusinė banga (tinklas arba generatorius) | Sinuso banga | ||
| Nominali įėjimo įtampa | 230Vac | ||||
| Įvesties įtampos lygis akumuliatoriaus režimui (žemas / aukštas)* | <170Vac±7V | <170Vac±7V | <170Vac±7V (UPS) / ≧280Vac±7V | <170Vac±7V (UPS) / ≧280Vac±7V | <170Vac±7V (UPS) |
| Įtampos lygis grįžimui į tinklo režimą (žemas / aukštas)* | ≧180Vac±7V | ≧180Vac±7V | ≧180Vac±7V (UPS) / <270Vac±7V | ≧180Vac±7V (UPS) / <270Vac±7V | ≧ 180 VAC ± 7 V (UPS) |
| Maksimali įėjimo įtampa | 300V kintamoji srovė | ||||
| Nominalus įvesties dažnis | 50 Hz / 60 Hz (automatinis) | ||||
| Baterijos režimo dažnio lygis (žemas / aukštas)* | <40±1Hz | <40±1Hz / ≧65±1Hz | <40±1Hz / ≧65±1Hz | ≧280Vac±7V | |
| Grįžimo į tinklelio režimą dažnio lygis (žemas / aukštas)* | ≧42±1Hz | ≧42±1Hz / <63±1Hz | ≧42±1Hz / <63±1Hz | <270Vac±7V | |
| Apsauga nuo trumpojo jungimo | Saugiklis | ||||
| Efektyvumas | >95% (varžinė apkrova, visiškai įkrautos baterijos) | ||||
| Perjungimo laikas | 10ms tipiškas | ||||
| Baterijos režimo specifikacijos | |||||
| Išėjimo galia | 1KVA/1KW | 3KVA/3KW | 5KVA/5KW | ||
| Išėjimo įtampos forma | Gryna sinusinė banga | ||||
| Išėjimo įtampos vertė | 230 Vac±5 % | ||||
| Išvesties dažnis | 50 Hz | ||||
| Efektyvumas akumuliatoriaus režimu | 90 % | 93 % | |||
| Apsauga nuo perkrovos | 5s ≥150% Pmax; 10s 110% ~ 150% Pmax | ||||
| Nuolatinės srovės grandinės įtampa | 12Vdc | 24Vdc | 48Vdc | ||
| Minimali nuolatinės srovės įtampa šaltajam paleidimui | 11,5 Vdc | 23.0Vdc | 46.0Vdc | ||
| Žema akumuliatoriaus įtampa (apkrova < 20 %) | 11.0Vdc | 22.0Vdc | 44.0Vdc | ||
| Žema akumuliatoriaus įtampa (20 % ≤ apkrova < 50 %) | 10,7 Vdc | 21,4 Vdc | 42,8 Vdc | ||
| Žema akumuliatoriaus įtampa (apkrova ≥ 50 %) | 10,1 Vdc | 20,2 Vdc | 40,4Vdc | ||
| Žemos įtampos signalizacija (apkrova < 20 %) | 11,5 Vdc | 23.0Vdc | 46.0Vdc | ||
| Žemos įtampos aliarmas (20 % ≤ apkrova < 50 %) | 11,2 Vdc | 22,4 Vdc | 44,8 Vdc | ||
| Žemos įtampos signalas (apkrova ≥ 50 %) | 10,6 Vdc | 21,2 Vdc | 42,4Vdc | ||
| Atjungimo įtampa (apkrova < 20 %) | 10,5 Vdc | 21.0Vdc | 42.0Vdc | ||
| Atjungimo įtampa (20 % ≤ apkrova < 50 %) | 10,2 Vdc | 20,4Vdc | 40,8 Vdc | ||
| Išjungimo įtampa (apkrova ≥ 50 %) | 9.6Vdc | 19,2 Vdc | 38,4 Vdc | ||
| Aukštos baterijos įtampos signalizacija | 14Vdc | 29Vdc | 58Vdc | ||
| Viršutinė įkroviklio išjungimo įtampa | 16Vdc | 33Vdc | 60Vdc | ||
| Energijos suvartojimas (savarankiškas) | <15W | <20W | <20W | ||
| Energijos suvartojimas (energijos taupymo režimas) | <5W | <10W | <10W | ||
| Įkroviklio specifikacijos | |||||
| Įkrovimo algoritmas | 3 pakopų | ||||
| Maksimali įkrovimo srovė (tinklelio režimas) | 10/20A | 10/25A (VI / P = 230 VAC) | 20/30A (VI / P = 230 VAC) | ||
| Plūdinė įkrovimo įtampa | 13,5 Vdc | 27Vdc | 54Vdc | ||
| Maksimali įkrovimo srovė (saulės energijos režimas) | 50A | 60A (3kW) | |||
| Nuolatinės srovės grandinės įtampa (saulės energija) | 12Vdc | 24Vdc | 48Vdc | ||
| Maksimali saulės baterijos įtampa | 55Vdc | 80Vdc | 145Vdc | 500Vdc | |
| Energijos suvartojimas (budėjimo režimas) | 1W | 2W | |||
