serija: Priedai

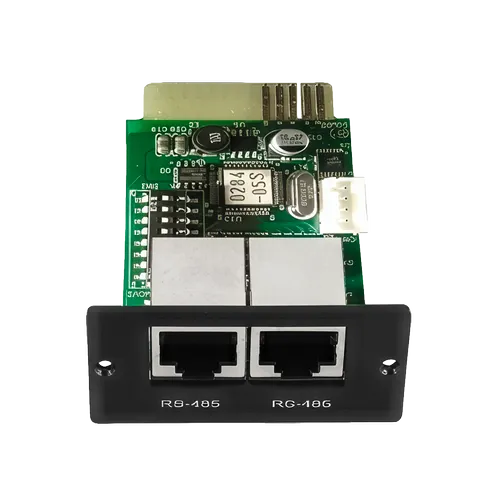

ORVALDI Modbus card
„Modbus“ kortelė užtikrina patikimą ryšį tarp UPS sistemų arba fotovoltinių inverterių ir kompiuterių bei priežiūros sistemų naudojant standartinį „Modbus RTU“ protokolą. Ji idealiai tinka pramoninei aplinkai ir įrenginiams, kuriems reikia centrinės stebėsenos ir valdymo.
Pagrindinės savybės:
- Modbus RTU ryšio protokolo palaikymas per RS-485 prievadą (izoliuotas RJ45 prievadas)
- Konfigūruojama duomenų perdavimo sparta: 2400 / 4800 / 9600 / 19200 bps
- Pariteto palaikymas: Paritetas: lyginis, nelyginis, nulinis
- Modbus registrų (Holding Registers) skaitymo ir rašymo palaikymas
- Mažos energijos sąnaudos - ne daugiau kaip 0,5 W
- Kompaktiški matmenys: Maitinimo šaltinis 12 V
- Veikimas plačiame temperatūrų diapazone: Modbus kortelė užtikrina patikimą ryšį tarp UPS sistemų arba fotovoltinių inverterių ir kompiuterių bei priežiūros sistemų naudojant standartinį Modbus RTU protokolą.
- Ji idealiai tinka pramoninei aplinkai ir įrenginiams, kuriems reikia centrinės stebėsenos ir valdymo.
Kortelė naudojama avarinio maitinimo stebėjimo sistemose ir fotovoltiniuose įrenginiuose, kur reikalingas patikimas duomenų perdavimas, centrinis valdymas ir greita įrangos veikimo diagnostika.
DOWNLOAD:
Modbus protocol„AUKŠTOS KOKYBĖS“ PARINKTĮ:
ORVALDI pagal draudimo sąlygas pakeis, suremontuos arba atlygins žalą ORVALDI gaminiams ir (arba) prijungtiems įrenginiams, jei jie bus sugadinti dėl elektros iškrovos. Didžiausia bendra kompensuojama suma yra 5000Eur (penki tūkstančiai eurų). kortelė naudojama avarinio maitinimo stebėjimo sistemose ir fotovoltiniuose įrenginiuose, kur reikalingas patikimas duomenų perdavimas, centrinis valdymas ir greita įrangos veikimo diagnostika.
Modbus kortelės taikymas

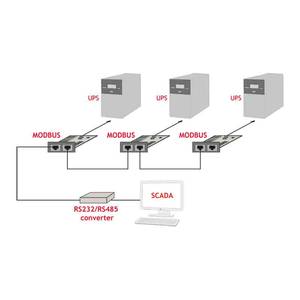

Modbus kortelė leidžia palaikyti ryšį tarp kelių UPS ir pagrindinės sistemos (pvz., SCADA) per RS-485 magistralę. Kiekviename UPS įrengta speciali „Modbus“ kortelė, kuri suteikia ryšio sąsają. Duomenys iš įrenginių į kompiuterį siunčiami per RS232/RS485 keitiklį ir toliau apdorojami bei analizuojami realiuoju laiku.

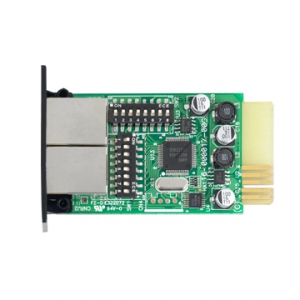

Produkto apžvalga
TECHNINIAI DUOMENYS:
| MODELIS | Modbus |
| Protokolas | Modbus RTU |
| Tinklo jungtis | RS-485 per izoliuotą RJ45 jungtį |
| Duomenų perdavimo greitis | 2400 bps / 4800 bps / 9600 bps / 19200 bps |
| Paritetas | Lyginis / Nelyginis / Nėra |
| Maitinimo įtampa | 12 V |
| Grynasis svoris (kg) | 34,7 g |
| Energijos sąnaudos | 0,5 W maks. |
| Darbo temperatūra | 0~40°C |
| Darbo drėgmė | 0~95% |
| Matmenys, I x P x A (mm) | 84 x 43 x 14 |
