Jūs čia: Pradžia - UPS On-line vienfazis - ORVALDI V1-3KL on-line
serija: UPS On-line vienfazis

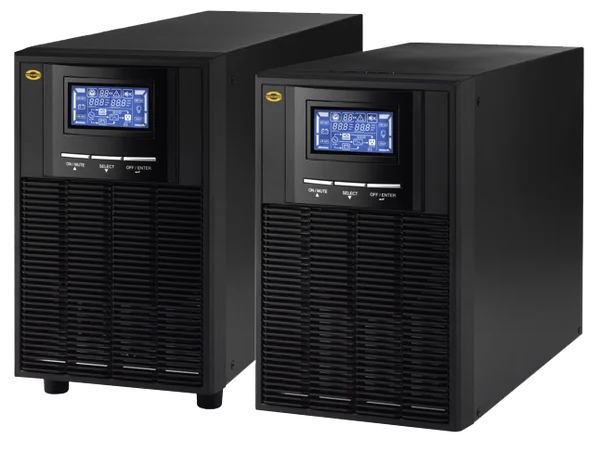

ORVALDI V1-3KL on-line
Sklandus maitinimo integravimas. ORVALDI V1-3KL on-line bokštas su dvigubos konversijos online sistema, užtikrinančia neprilygstamą tikslumą ir patikimumą.
PRODUKTO SAVYBĖS:
- Tikrasis dvigubos konversijos internetinis UPS.
- Aukštas išėjimo galios koeficientas 0,8.
- Platus įėjimo įtampos diapazonas (110-300 V AC).
- Patogus LCD ekranas.
- Energijos taupymo ECO režimas.
- Įėjimo galios koeficiento korekcija 0,99.
- USB/RS-232 ryšys, papildoma SNMP kortelė.
- Bokšto konstrukcija, kad būtų lengva integruoti.
PARAIŠKŲ SĄRAŠAS:
- Buitinė elektronika
- Avarinis apšvietimas
- Signalizacijos sistemos
- Telekomunikacijų įranga
- Fiskaliniai prietaisai
- Serveriai ir nedideli tinklai (pasyvusis PFC)
- Medicinos įranga
- Kritinės apkrovos duomenų centruose
DOWNLOAD (EN):
Software - ViewPower
User Manual„AUKŠTOS KOKYBĖS“ PARINKTĮ:
ORVALDI pagal draudimo sąlygas pakeis, suremontuos arba atlygins žalą ORVALDI gaminiams ir (arba) prijungtiems įrenginiams, jei jie bus sugadinti dėl elektros iškrovos. Didžiausia bendra kompensuojama suma yra 5000Eur (penki tūkstančiai eurų).
Topologia
Tikra internetinė dvigubos konversijos konstrukcija užtikrina nepertraukiamą ir stabilią jautrių įrenginių maitinimo apsaugą.
Ekranas
Naudotojui patogi LCD sąsaja leidžia realiuoju laiku matyti veikimo būseną, įskaitant galios lygius ir sistemos įspėjimus.
Bendravimas
Valdymui ir stebėjimui įrengti USB ir RS-232 prievadai, taip pat papildoma SNMP ir retransliatoriaus kortelė (AS400), užtikrinanti geresnį ryšį.
Tinklo valdymo ir stebėjimo funkcijos
Tinklo valdymo ir stebėjimo funkcijos
- Leidžia valdyti ir stebėti kelis UPS įrenginius per LAN ir INTERNETĄ.
- Patogi galios analizės diagrama: įvykių statistika, istorinių duomenų grafikų eksportavimas.
- Realaus laiko dinaminės UPS duomenų diagramos (įtampa, dažnis, apkrovos lygis, baterijos lygis).
- Saugus operacinės sistemos išjungimas ir duomenų praradimo apsauga esant maitinimo gedimui.
- Įspėjimų pranešimai per garso signalą, transliavimo programą, mobiliųjų žinučių programą ir el. paštą.
- Suplanuotas UPS įjungimas/išjungimas, baterijos testas, programuojamos lizdo valdymas ir garso signalo valdymas.
- Slaptažodžio apsauga ir nuotolinės prieigos valdymas.
- Palaiko VMware ESX ir ESXi.
- Daugiakalbė palaikymas: anglų, vokiečių, prancūzų, ispanų, italų, portugalų, lenkų, čekų, rusų, ukrainiečių, turkų, kinų kalbos.
UPS yra aprūpintas USB ir RS232 prievadais, taip pat SNMP kortelės lizdu, leidžiančiu lengvai valdyti ir nuotoliniu būdu stebėti iš kompiuterio, padidinant prijungtų įrenginių saugumą.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Išmanioji valdymo programinė įranga, skirta stebėti ir valdyti kelis UPS įrenginius per LAN ir Internetą. | Pažangi valdymo programinė įranga, skirta stebėti ir valdyti kelis UPS įrenginius per LAN, Internetą ir SNMP kortelę. | SNMP Web Manager yra SNMP internetinės kortelės valdymo programinė įranga. Naudotojai gali per šią sąsają ieškoti ir valdyti visus SNMP įrenginius LAN tinkle. Tada naudotojas gali dukart spustelėti įrenginį, kad atidarytų žiniatinklio serverio stebėjimo puslapį. |

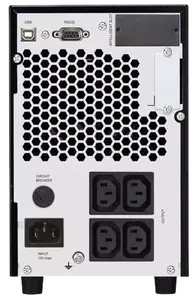

V1KL prijungimo lizdai
Keturi IEC320 C13 lizdai padeda prijungti svarbią įrangą ir patikimai tiekti elektros energiją.

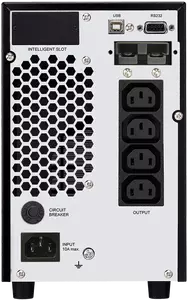

V2KL jungčių lizdai

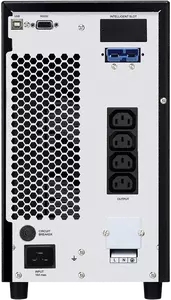

V3KL jungčių lizdai
Akumuliatoriaus valdymas
Efektyvi įkrovimo sistema su sustiprintu 6A įkrovikliu, užtikrinančiu optimalią akumuliatorių priežiūrą.
Išoriniai akumuliatoriai
Galimybė prijungti išorinius akumuliatorius, kad nutrūkus elektros tiekimui kuo ilgiau būtų palaikomas maitinimas.
Efektyvumo režimai
Galima naudoti ECO režimą, kad būtų taupoma energija, tačiau išlaikoma energijos apsauga.
TECHNINIAI DUOMENYS:
| Modelis | ORVALDI VT1KL on-line | ORVALDI VT2KL on-line | ORVALDI VT3KL internetu |
| Dalies Nr | VWP1KL | VWP2KL | VWP3KL |
| Tariama galia / aktyvioji galia | 1000VA/800W | 2000VA/1600W | 3000VA/2400W |
| ĮVESTIS | |||
| Įtampa | 220/230/240 VAC | ||
| Įvesties įtampos diapazonas | 120–300 VAC, esant 50 % apkrovai, 180–280 VAC, esant 100 % apkrovai | ||
| Dažnis | 47–53 Hz, 57–63 Hz (automatinis aptikimas) | ||
| Galios koeficientas | ≥0,99 esant 100 % apkrovai | ||
| IŠVADA | |||
| Įtampa | 200/208/220/230/240 VAC (užprogramuota) | ||
| Įtampos stabilizavimas (baterijos režimas) | ±1 % | ||
| Dažnio stabilizavimas (baterijos režimas) | 50Hz ±0,25Hz arba 60Hz ±0,3Hz | ||
| Įtampos forma (baterijos režimas) | Gryna sinusinė banga | ||
| Piko faktorius | 3:01 | ||
| Harmoninis iškraipymas | ≤ 3 % THD (tiesinė apkrova), 6 % max (baterijos režimas prieš išjungiant) | ||
| Perjungimo laikas | 0 ms | ||
| AKUMULIATORIUS | |||
| Baterijų kiekis | 2 vnt, 24VDC | 4 vnt, 48VDC | 6 vnt, 72VDC |
| Įprastas įkrovimo laikas (iki 90%) | 4-6h | ||
| APSAUGA | |||
| Pilna apsauga | Apsauga nuo perkrovos, per didelio iškrovimo ir akumuliatoriaus perkrovimo | ||
| EKRANAS | |||
| LCD | Kintamosios srovės režimas, akumuliatoriaus režimas, apkrovos lygis, akumuliatoriaus lygis, įvesties įtampa, išėjimo įtampa, perkrova, gedimas ir žemas akumuliatorius | ||
| ALARMIJA | |||
| Baterijos režimas | Pyptelėkite kas 10 sekundžių | ||
| Žemas akumuliatoriaus lygis | Pyptelėkite kas sekundę | ||
| Perkrova | Pyptelėkite kas 0,5 sekundės | ||
| Baterijos keitimo signalizacija | Pyptelėkite kas 2 sekundes | ||
| Klaida | Nuolatinis pyptelėjimas | ||
| FIZINIS | |||
| Matmenys, D x P x A (mm) | 282 x 145 x 220 | 397 x 145 x 220 | 397 x 145 x 220 |
| Grynasis svoris (kg) | 4.1 | 6.8 | 7.4 |
| APLINKA | |||
| Drėgmė | 0–90 % RH @ O – 40 0 C (nekondensuojantis) | ||
| Triukšmo lygis | mažiau nei 50 dB @ 1 m | ||
| VALDYMAS | |||
| USB prievadas | Windows @ 2000/2003/XP/Vista/2008, Windows @ 7, Linux, Unix ir MAC palaikymas | ||
