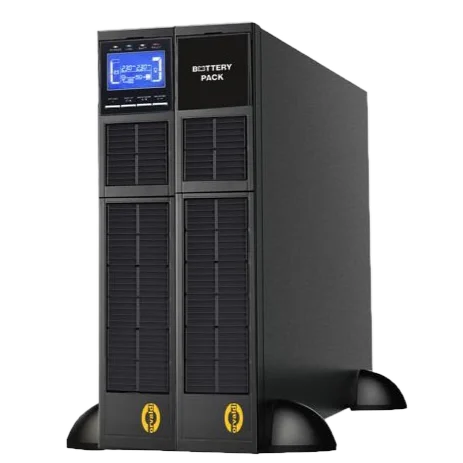

ORVALDI VR6-10K on-line
Didelė galia, vientisa integracija. ORVALDI VR6-10K on-line turi kompaktišką 2U konstrukciją, puikiai tinkančią keičiamo dydžio konfigūracijoms, kurioms reikia lygiagrečių galimybių.
PRODUKTO SAVYBĖS:
- Tikroji dviguba konversija: Užtikrina patikimą jautrių įrenginių apsaugą.
- Galios koeficientas: Išėjimo galios koeficientas 1, kad būtų užtikrintas optimalus efektyvumas.
- Platus įtampos diapazonas: Veikia 110-300 V kintamosios srovės įtampa.
- Patogus naudoti: LCD skydelis, kad būtų lengva stebėti.
- Dizainas: Konstrukcija: keičiama į stovą ir bokštą.
- Galios koeficiento korekcija: Įvesties galios koeficientas: 0,99.
- ECO režimas: Energiją taupantis veikimas.
- Ryšys: Ryšys: USB ir RS-232, su papildomomis SNMP ir AS400 relinėmis kortelėmis.
- Lygiagretus veikimas: Palaikomas lygiagretus iki 3 įrenginių, kurių bendra galia 30 kW.
PARAIŠKŲ SĄRAŠAS:
- Buitinė elektronika
- Avarinis apšvietimas
- Signalizacijos sistemos
- Telekomunikacijų įranga
- Fiskaliniai prietaisai
- Serveriai ir nedideli tinklai (pasyvusis PFC)
- Medicinos įranga
- Kritinės apkrovos duomenų centruose
DOWNLOAD:
Software - ViewPower
User Manual- Product card
„AUKŠTOS KOKYBĖS“ PARINKTĮ:
ORVALDI pagal draudimo sąlygas pakeis, suremontuos arba atlygins žalą ORVALDI gaminiams ir (arba) prijungtiems įrenginiams, jei jie bus sugadinti dėl elektros iškrovos. Didžiausia bendra kompensuojama suma yra 5000Eur (penki tūkstančiai eurų).
Topologia
Tikra dviguba konversija užtikrina nuolatinį ir stabilų maitinimą, idealiai tinkantį didelės paklausos aplinkai.
Ekranas
Lengvai įskaitoma LCD sąsaja, leidžianti iš karto sužinoti sistemos būseną, apkrovos lygį ir darbinius nustatymus.
ORVALDI VR6-10K
Lanksčios jungiamumo galimybės su kietojo laido gnybtų blokais, kad būtų galima pritaikyti įvairiems įrengimo poreikiams.
Akumuliatoriaus valdymas
Suprojektuotas papildomiems išoriniams akumuliatoriams, todėl galima naudoti ilgesnį veikimo laiką.
Bendravimas
Turi USB ir RS-232 prievadus, taip pat pasirenkamas SNMP ir relės korteles, kad būtų galima visapusiškai integruoti sistemą.
Tinklo valdymo ir stebėjimo funkcijos
Tinklo valdymo ir stebėjimo funkcijos
- Leidžia valdyti ir stebėti kelis UPS įrenginius per LAN ir INTERNETĄ.
- Patogi galios analizės diagrama: įvykių statistika, istorinių duomenų grafikų eksportavimas.
- Realaus laiko dinaminės UPS duomenų diagramos (įtampa, dažnis, apkrovos lygis, baterijos lygis).
- Saugus operacinės sistemos išjungimas ir duomenų praradimo apsauga esant maitinimo gedimui.
- Įspėjimų pranešimai per garso signalą, transliavimo programą, mobiliųjų žinučių programą ir el. paštą.
- Suplanuotas UPS įjungimas/išjungimas, baterijos testas, programuojamos lizdo valdymas ir garso signalo valdymas.
- Slaptažodžio apsauga ir nuotolinės prieigos valdymas.
- Palaiko VMware ESX ir ESXi.
- Daugiakalbė palaikymas: anglų, vokiečių, prancūzų, ispanų, italų, portugalų, lenkų, čekų, rusų, ukrainiečių, turkų, kinų kalbos.
UPS yra aprūpintas USB ir RS232 prievadais, taip pat SNMP kortelės lizdu, leidžiančiu lengvai valdyti ir nuotoliniu būdu stebėti iš kompiuterio, padidinant prijungtų įrenginių saugumą.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Išmanioji valdymo programinė įranga, skirta stebėti ir valdyti kelis UPS įrenginius per LAN ir Internetą. | Pažangi valdymo programinė įranga, skirta stebėti ir valdyti kelis UPS įrenginius per LAN, Internetą ir SNMP kortelę. | SNMP Web Manager yra SNMP internetinės kortelės valdymo programinė įranga. Naudotojai gali per šią sąsają ieškoti ir valdyti visus SNMP įrenginius LAN tinkle. Tada naudotojas gali dukart spustelėti įrenginį, kad atidarytų žiniatinklio serverio stebėjimo puslapį. |
Efektyvumo režimai
Galima naudoti ECO režimą, kad sumažintumėte energijos suvartojimą, tačiau išlaikytumėte svarbias operacijas.
Lygiagreti konfigūracija
Įmontuota galimybė lygiagrečiai veikti iki trijų įrenginių, o jų galia gali būti padidinta iki 30 kW, kad būtų patenkinti didėjantys galios poreikiai.
TECHNICAL DATA:
| Modelis | ORVALDI VR6K on-line 2U LCD | ORVALDI VR10K on-line 2U LCD |
| Dalies Nr | VGAR6K | VGAR10K |
| Didžiausia galia | 6000VA / 6000W | 10000VA / 10000W |
| Įvestis | ||
| Įvesties įtampa | 110-300VAC esant 0-60% apkrovai 140-300VAC esant 60-80% apkrovai 176-300VAC esant 80-100% apkrovai |
|
| Įvesties dažnis | 46–54 Hz arba 56–64 Hz | |
| Galios koeficientas | >0,99 esant 100 % apkrovai | |
| Išvestis | ||
| Išėjimo įtampa | 208, 220, 230, 240 VAC (programuojama vartotojo) | |
| Išvesties dažnis (baterijos režimas) | 50 Hz ± 0,1 Hz arba 60 Hz ± 0,1 Hz | |
| Crest faktorius | 3:1 | |
| Harmoninis iškraipymas | ≦ 1 % tiesine apkrova, ≦ 4 % netiesine apkrova (100 % apkrova) | |
| Perkėlimo laikas | 0 ms (mažiau 10 ms ECO režimu) | |
| Išvesties bangos forma | Gryna sinusinė banga | |
| Efektyvumas (kintamosios srovės režimas) | 94 % | |
| Efektyvumas (baterijos režimas) | 93 % | |
| Baterijos | ||
| Tipas ir kiekis | 16-20 vnt, talpa priklauso nuo norimos baterijos veikimo trukmės | |
| Įkrovimo įtampa (plūduriuojanti) | 218,4 VDC ± 1% 16 baterijų | |
| Įkrovimo srovė | 4A | |
| LCD ekrano informacija | Darbo režimas, apkrovos lygis, akumuliatoriaus įkrovos lygis, įvesties / išvesties įtampa, akumuliatoriaus veikimo laikas, įspėjimai ir klaidos. | |
| Signalizacijos | ||
| Baterijos režimas | Pyptelėkite kas 4 sekundes | |
| Senka baterija | Pyptelėkite kas sekundę | |
| Perkrova | Du pyptelėjimai per sekundę | |
| Gedimas | Nuolatinis pypsėjimas | |
| Matmenys | ||
| Išorinis [mm] | 438 x 88 x 600 | |
| Svoris [kg] | 17 | 20 |
| Aplinka | ||
| Temperatūra ir drėgmė | 0-95% (nesusikondensuojantis), 0-40°C (baterijos veikimo laikas sutrumpėja, kai darbinė temperatūra viršija 25°C) | |
| Triukšmo lygis | žemiau 55 dB 1 m atstumu | |
| Bendravimas | ||
| USB/RS232 | Standartinis | |
| SNMP/AS400 | Neprivaloma | |
