series: Line interactive UPS with sine output

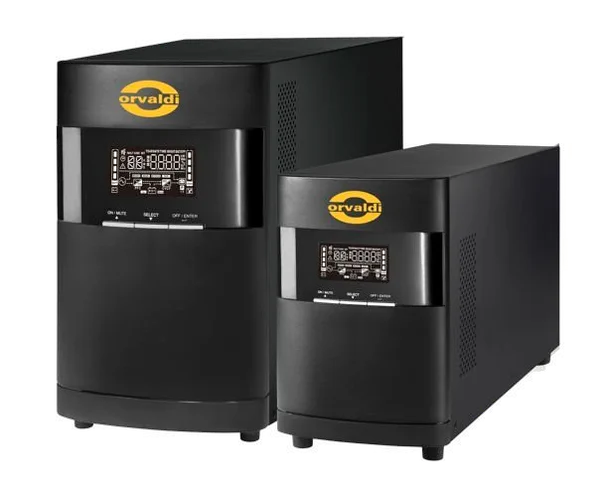

ORVALDI LT-1100-3000
Nepertraukiamas maitinimas, patobulintas. ORVALDI LT-1100-3000 sinusinis bokštas užtikrina vientisą grynos sinusoidės bangos išėjimą aukštos klasės prietaisams ir serverių klasės įrenginiams.
PRODUKTO SAVYBĖS:
- Grynos sinusinės bangos išvestis užtikrina patikimą jautrių prietaisų veikimą.
- Aukštas išėjimo galios koeficientas (0,7).
- Programuojami galios valdymo lizdai.
- ECO režimas energijai taupyti.
- Avarinio maitinimo išjungimo (EPO) galimybė.
- Didelis efektyvumas akumuliatoriaus režimu.
- Įtampos stabilizavimui skirti „Boost“ ir „Buck“ AVR.
- Trijų pakopų išmanusis akumuliatoriaus įkrovimas.
- Kelios ryšio galimybės: standartinės RS232 ir USB, papildoma SNMP kortelė.
- 6 IEC320 C13 lizdai LT-1100
- 8 IEC320 C13 lizdai LT-2000/LT-3000
PARAIŠKŲ SĄRAŠAS:
- Buitinė elektronika
- Avarinis apšvietimas
- Signalizacijos sistemos
- Telekomunikacijų įranga
- Fiskaliniai prietaisai
- Serveriai ir nedideli tinklai (pasyvusis PFC)
- Centrinio šildymo siurbliai
- Židinių siurbliai
DOWNLOAD:
-
Software - UPSilon2000 -
Product manual - Product card
„AUKŠTOS KOKYBĖS“ PARINKTĮ:
ORVALDI pagal draudimo sąlygas pakeis, suremontuos arba atlygins žalą ORVALDI gaminiams ir (arba) prijungtiems įrenginiams, jei jie bus sugadinti dėl elektros iškrovos. Didžiausia bendra kompensuojama suma yra 5000Eur (penki tūkstančiai eurų).
Topologia
Linijinė interaktyvioji sistema su grynos sinusoidės išėjimo signalu užtikrina stabilų ir švarų energijos tiekimą, puikiai tinkantį jautriai elektroninei įrangai.
Ekranas
Turi informatyvų LCD ekraną, kuriame aiškiai rodoma būsena ir sistemos rodikliai, todėl pagerėja naudotojo sąveika.
LT1100 prijungimo lizdai
LT-1100 su 6 IEC320 C13 lizdais, užtikrinančiais pakankamą kelių įrenginių prijungimą
LT-2000 ir LT-3000 prijungimo lizdai
LT-2000/LT-3000 su 8 IEC320 C13 lizdais, užtikrinančiais pakankamą kelių įrenginių prijungimą
Communication ports
Equipped with USB, RS232 and optional SNMP card for versatile connectivity and easy management through various platforms.
Tinklo valdymo ir stebėjimo funkcijos
Tinklo valdymo ir stebėjimo funkcijos
- Leidžia valdyti ir stebėti kelis UPS įrenginius per LAN ir INTERNETĄ.
- Patogi galios analizės diagrama: įvykių statistika, istorinių duomenų grafikų eksportavimas.
- Realaus laiko dinaminės UPS duomenų diagramos (įtampa, dažnis, apkrovos lygis, baterijos lygis).
- Saugus operacinės sistemos išjungimas ir duomenų praradimo apsauga esant maitinimo gedimui.
- Įspėjimų pranešimai per garso signalą, transliavimo programą, mobiliųjų žinučių programą ir el. paštą.
- Suplanuotas UPS įjungimas/išjungimas, baterijos testas, programuojamos lizdo valdymas ir garso signalo valdymas.
- Slaptažodžio apsauga ir nuotolinės prieigos valdymas.
- Palaiko VMware ESX ir ESXi.
- Daugiakalbė palaikymas: anglų, vokiečių, prancūzų, ispanų, italų, portugalų, lenkų, čekų, rusų, ukrainiečių, turkų, kinų kalbos.
UPS yra aprūpintas USB ir RS232 prievadais, taip pat SNMP kortelės lizdu, leidžiančiu lengvai valdyti ir nuotoliniu būdu stebėti iš kompiuterio, padidinant prijungtų įrenginių saugumą.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Išmanioji valdymo programinė įranga, skirta stebėti ir valdyti kelis UPS įrenginius per LAN ir Internetą. | Pažangi valdymo programinė įranga, skirta stebėti ir valdyti kelis UPS įrenginius per LAN, Internetą ir SNMP kortelę. | SNMP Web Manager yra SNMP internetinės kortelės valdymo programinė įranga. Naudotojai gali per šią sąsają ieškoti ir valdyti visus SNMP įrenginius LAN tinkle. Tada naudotojas gali dukart spustelėti įrenginį, kad atidarytų žiniatinklio serverio stebėjimo puslapį. |
AVR
Integruoti „Boost“ ir „Buck“ AVR puikiai stabilizuoja įtampą, o tai labai svarbu nepertraukiamam darbui palaikyti.
Papildomos funkcijos
Palaikomas ECO režimas, kad būtų taupoma energija, ir turi programuojamus maitinimo valdymo lizdus.
TECHNICAL DATA:
| MODELIS | ORVALDI LT-1100 sinusas | ORVALDI LT-2000 sinusas | ORVALDI LT-3000 sinusas |
| Tariama galia / aktyvioji galia | 1100 VA / 770 W | 2000 VA / 140 W | 3000 VA / 2100 W |
| ĮVESTIS | |||
| Leistinas įtampos diapazonas | 162-268 VAC / 162-268 VAC / 170-280 VAC / 177-290 VAC | ||
| Dažnių diapazonas | 50/60 Hz +/- 5 Hz automatinis aptikimas | ||
| IŠVADA | |||
| Įtampos reguliavimas (AC režimas) | 208 (-10% / +16%) / 220 (-15% / +10%) / 230 (-15% / +10%) / 240 (-15% / +10%) VAC | ||
| Įtampos reguliavimas (baterijos režimas) | 208 / 220 / 230 / 240 VAC +/-1,5% (prieš akumuliatoriaus aliarmą) | ||
| Dažnių diapazonas (baterijos režimas) | 50 Hz / 60 Hz +/- 0,1 Hz | ||
| Piko faktorius | 3:1 | ||
| Harmoninis iškraipymas | 2 % maks. @ 100 % tiesinė apkrova, 5 % maks. @ 100 % netiesinė apkrova (prieš išsikrovusio akumuliatoriaus signalą) | ||
| Pereinamasis laikas | Paprastai 2-6 ms, maks. 10 ms | ||
| Įtampos forma (bat.) | Gryna sinusinė banga | ||
| Perkrovos pajėgumas (kintamosios srovės režimas) | 103%~120% (-5%/+10%) 5 min. | ||
| 120%~150% (-5%/+10%) 10 s. | |||
| >150% (-5%/+10%) 1 s. | |||
| Perkrovos talpa (baterijos režimas) | 103%~110% (-5%/+10%) 1 min. | ||
| 110%~150% (-5%/+10%) 10 s. | |||
| >150% (-5%/+10%) 0,5 s. | |||
| EFEKTYVUMAS | |||
| AC režimas | 96 % | ||
| Buck & Boost režimas | 95 % | ||
| Baterijos režimas | ? 88%, iki 90% esant vardinei įtampai | ||
| AKUMULIATORIUS | |||
| Baterijų tipas ir skaičius | 12 V / 7 Ah x 2 | 12 V / 7 Ah x 4 | 12 V / 9 Ah x 4 |
| Įtampa | 27,4 VDC +/- 1 % | 54,8 VDC +/- 1 % | |
| Įkrovimo laikas (iki 90%) | 4h | ||
| APSAUGA | |||
| Pilna apsauga | Apsauga nuo perkrovos, per didelio iškrovimo ir akumuliatoriaus perkrovimo | ||
| SIGNALAS | |||
| Baterijos režimas | Pyptelėkite kas 10 sekundžių | ||
| Žemas akumuliatoriaus lygis | Pyptelėkite kas 2 sekundes | ||
| Perkrova | Pyptelėkite kas sekundę | ||
| Baterijos keitimo signalizacija | Pyptelėkite kas 2 sekundes | ||
| Klaida | Nuolatinis pyptelėjimas | ||
| FIZINIS | |||
| Matmenys, D x S x P (mm) | 397 x 145 x 220 | 455 x 145 x 220 | |
| Grynasis svoris (kg) | 11.2 | 18.1 | 19.6 |
| APLINKA | |||
| Darbinė drėgmė | 0–90 % RH @ O – 40 0 C (nekondensuojantis) | ||
| Triukšmo lygis | Mažiau nei 45 dB | ||
| VALDYMAS | |||
| Išmanusis RS-232/USB | „Windows @ 2000/2003/XP/Vista/2008“, „Windows @ 7“, „Linux“, „Unix“ ir MAC palaikymas (atsisiunčiama programinė įranga - | ||
| Pasirenkamas SNMP | Energijos valdymas iš SNMP tvarkyklės ir žiniatinklio naršyklės | ||
